Locação de obras: o que é, métodos e passo a passo de como fazer

A locação de obras é o momento em que o projeto sai do papel e ganha posição real no terreno. Um centímetro fora do lugar nessa etapa pode significar um pilar invadindo o recuo municipal, uma fundação mal posicionada ou uma estrutura inteira fora de esquadro. O prejuízo não aparece na hora, mas quando aparece, já não tem conserto barato.

Neste guia, você vai entender o que é locação de obras, como executá-la corretamente, quais erros geram os maiores custos e como um controle rigoroso de insumos e mão de obra desde essa etapa protege a margem da sua obra.

Acompanhe a seguir.

O que é locação de obras e por que ela define o sucesso do projeto?

Locação de obra é o processo de transferência dos elementos da planta baixa de uma edificação para o terreno em que será realizada a obra. Essa transferência é realizada por meio de marcações no terreno com o auxílio de pontaletes e linhas de nylon.

É a etapa que posiciona fisicamente cada elemento estrutural, como pilares, sapatas, estacas e tubulões, no ponto exato definido pelo projeto. Sem essa precisão, tudo que vier depois, alvenaria, estrutura, instalações, será executado sobre uma base errada.

A locação de obras é uma etapa fundamental para garantir que a edificação manterá as dimensões que foram projetadas, a qualidade e funcionalidade da edificação ao longo de toda a construção. Qualquer erro cometido durante essa etapa pode levar a danos a elementos estruturais, o que causa fissuras, trincas e até mesmo o colapso das estruturas.

Além do risco estrutural, há o risco regulatório: uma locação que desrespeita os recuos exigidos pelo Código de Obras do município pode resultar em embargo, multa e demolição parcial de uma estrutura já executada.

Principais métodos: gabarito de tábua corrida e cavaletes

Existem dois sistemas principais para executar a locação. A escolha entre eles impacta diretamente o custo de materiais e o tempo da equipe, dois itens que precisam estar previstos no orçamento com precisão.

1. Gabarito de tábua corrida

É o método mais tradicional. Consiste na cravação de pontaletes no perímetro externo da edificação, com tábuas niveladas presas à face interna, formando uma estrutura contínua chamada tabeira. Os eixos são marcados nas tábuas com pregos, e linhas de nylon ou arames são esticados para definir a posição de cada elemento estrutural.

O gabarito deve ser executado por meio da cravação dos pontaletes ou peças roliças, que devem estar aprumados e alinhados, faceando sempre o mesmo lado da linha de nylon, procurando manter uma distância de aproximadamente 1,5m um do outro. Seus topos devem ser arrematados de maneira que formem uma linha horizontal perfeitamente nivelada, a uma altura média do solo de cerca de 1,5m.

É mais trabalhoso de montar, consome mais madeira e exige mais cuidado na nivelação, mas oferece maior estabilidade e facilidade para manter as referências ao longo da escavação.

2. Cavaletes

Os cavaletes são estruturas pontuais posicionadas apenas nos vértices e em pontos de eixo relevantes, em vez de formar um perímetro contínuo. Consomem menos material e são mais rápidos de montar, sendo indicados para obras de menor porte ou terrenos com restrições de espaço.

A escolha entre os dois métodos deve considerar a complexidade da planta, o tipo de fundação e o custo dos materiais em cada caso. Em obras com muitos eixos paralelos ou geometria irregular, o gabarito corrido oferece maior controle.

Passo a passo da locação de obras

Entender a sequência correta de execução é o que separa uma locação precisa de uma locação que gera retrabalho. Confira:

1. Limpeza e preparação do terreno

O terreno deve estar limpo, sem vegetação, entulho ou obstáculos que dificultem a movimentação da equipe de obra e a cravação dos pontaletes. O terreno deve estar limpo e escavado até a proximidade das cotas definidas no projeto de implantação da obra.

2. Levantamento topográfico e definição de referências

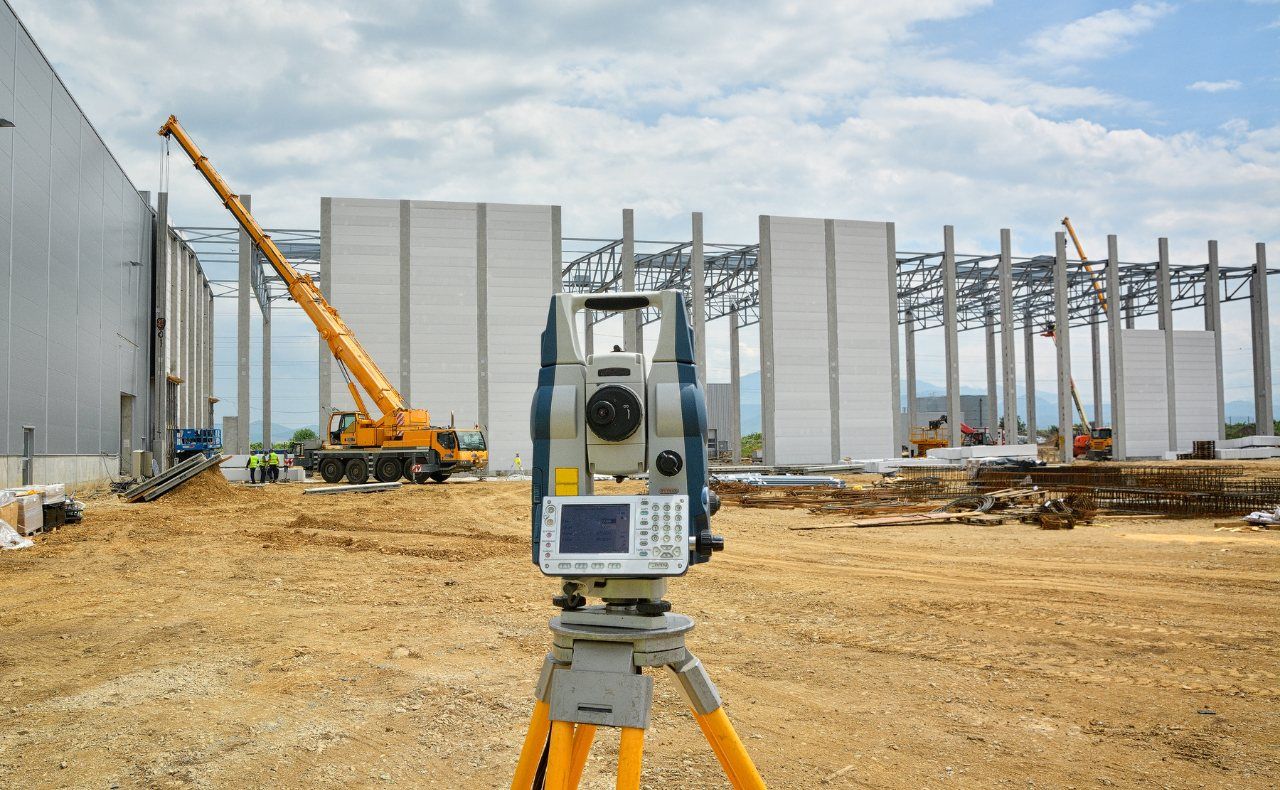

É recomendado o uso de serviços topográficos especializados para acompanhamento da locação da obra. A definição da referência de nível (RN) e da referência pela qual será feita a locação da obra deve ser feita com conferência dos eixos, divisas do terreno e alinhamento da rua, verificando estas distâncias.

3. Marcação e execução do gabarito

A partir da referência definida, o gabarito é posicionado, sempre com afastamento mínimo de 1 metro da face da edificação. É muito importante averiguar o esquadro de todos os cantos através do processo do triângulo retângulo, respeitando assim os ângulos correspondentes ao projeto.

4. Marcação dos elementos estruturais

Marcar todos os pilares, estacas e outros elementos de acordo com as definições do projeto utilizando trena metálica, esquadro, lápis de carpinteiro e pregos. Identificar na tabeira os nomes dos elementos com tinta, de preferência na cor vermelha para dar maior destaque e aumentar a visibilidade das marcações.

5. Definição dos eixos e locação das formas

Essa etapa consiste na amarração de um arame por dois eixos dos elementos estruturais que serão locados. O cruzamento dos arames de cada eixo contribui para definir a posição do elemento estrutural no terreno através do prumo de centro. A utilização de dois eixos é fundamental, pois apenas um leva a uma margem de erro muito grande.

Erros comuns na locação que destroem o orçamento

1. Erro de esquadro

Um ângulo de 90 graus mal verificado se propaga por toda a planta. Pilares fora de posição, paredes que não fecham os ambientes conforme o projeto e incompatibilidade com as instalações são consequências diretas de um esquadro incorreto na locação.

2. Locação fora dos recuos municipais

Uma locação que não respeita os recuos definidos no Código de Obras municipal pode resultar em embargo e exigência de demolição de parte da estrutura já executada. O custo para corrigir esse tipo de erro após a fundação é sempre muito maior do que o custo de verificar o alinhamento antes de começar.

3. Referência de nível mal estabelecida

Quando o RN (referência de nível) é definido incorretamente, todas as cotas da obra ficam comprometidas. Pavimentos com altura incorreta, lajes fora do projeto e problemas no alinhamento com edificações vizinhas são consequências frequentes.

4. Gabarito instável ou mal fixado

Um gabarito que se move durante a escavação invalida todas as referências. A falta de travamento adequado com mãos francesas e a instalação em solo instável são as causas mais comuns desse problema.

Problemas como armaduras mal posicionadas, concreto mal adensado, falhas na impermeabilização ou até erros de locação podem comprometer toda a estrutura. O custo para corrigir esses defeitos é altíssimo, já que muitas vezes exige demolir e refazer partes inteiras da fundação.

Checklist de verificação antes de liberar a locação

Antes de iniciar a escavação, o responsável técnico deve confirmar:

• Divisas do terreno conferidas com a planta de locação e o levantamento topográfico;

• Recuos frontais, laterais e de fundos verificados em relação ao Código de Obras do município;

• Esquadro de todos os cantos conferido pelo método do triângulo retângulo (regra 3-4-5);

• Referência de nível (RN) fixada em ponto estável e claramente identificada;

• Gabarito travado com mãos francesas e tábuas niveladas;

• Eixos de todos os elementos estruturais marcados e identificados nas tabeiras;

• Arames de dois eixos cruzados sobre cada elemento antes de locar as formas.

Locação de obras é obrigatória para todos os tipos de obra?

Para qualquer obra com fundações ou estrutura definida em projeto, a locação é uma etapa técnica indispensável. Reformas simples sem intervenção estrutural podem dispensar a formalidade, mas qualquer obra nova de médio ou grande porte exige locação rigorosa.

Quem pode executar a locação de obras?

A execução deve ser acompanhada por engenheiro civil, arquiteto ou topógrafo habilitado. O responsável técnico é quem assina a locação e responde pela conformidade com o projeto.

Veja também: 10 dicas de engenheiros para você se destacar no mercado.

Quanto tempo leva a locação de uma obra?

Depende da complexidade da planta e do terreno. Em obras residenciais simples, pode ser concluída em um dia. Em obras de maior porte com topografia irregular, pode demandar dois a três dias de trabalho da equipe.

Quais materiais são consumidos na locação?

Os principais são pontaletes, tábuas, sarrafos, pregos, cal para marcação, linha de nylon e arames. Esses insumos precisam estar previstos no orçamento da fase de serviços preliminares para evitar que o controle de custos já comece comprometido.
